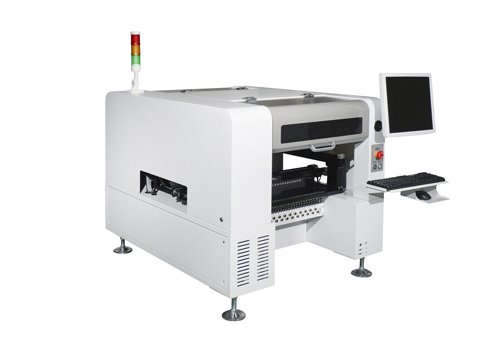

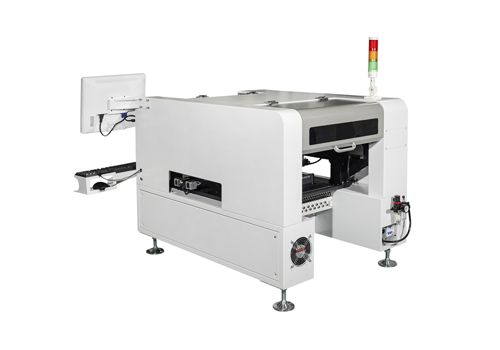

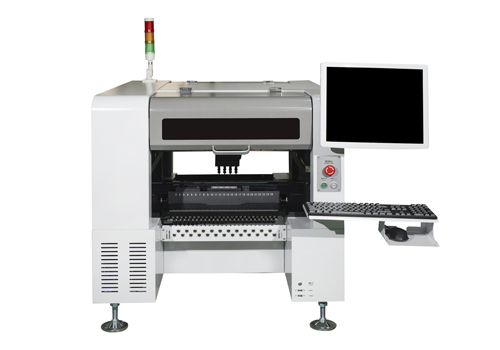

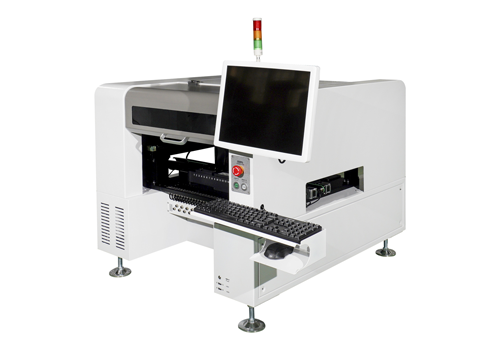

輕量型四頭貼片機 —— HW-T4-44/50F

產品描述：主要特點：1、高速度：貼片*高可達8000個點每小時 2、高穩定性：24小時不停機，重復貼片精度可達0.02mm 3、多功能：包括0201、QFN、BGA、SOP、SOJ等等。4、便捷性：換線靈活，減少人工操作。5、智能化：全自動一鍵處理工程貼裝路徑。6、易于操作：使用簡單，操作界面友好，即使沒有專業技術也可以輕松上手使用。7、**節能：使用**節能的電源供應系統，可以顯著降低能耗和運行成本，提高生產效率。...

聯系電話：18612198875

立即咨詢聯系我們

詳細介紹

經濟型全自動四頭貼片機

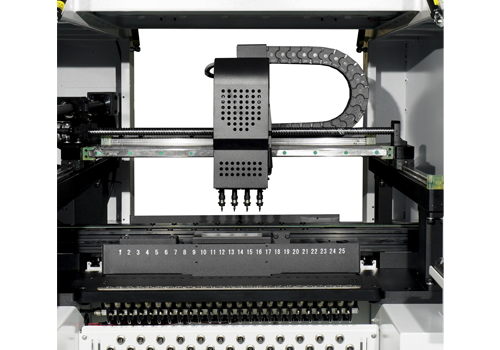

貼裝頭數量	4組***貼裝頭
IC料盤數量	48個
喂料器數量	50位/44位（以8mm飛達為準）
定位精度	0.01mm
重復貼裝精度	0.02mm
貼片速度區間	5000-8000Pcs/h

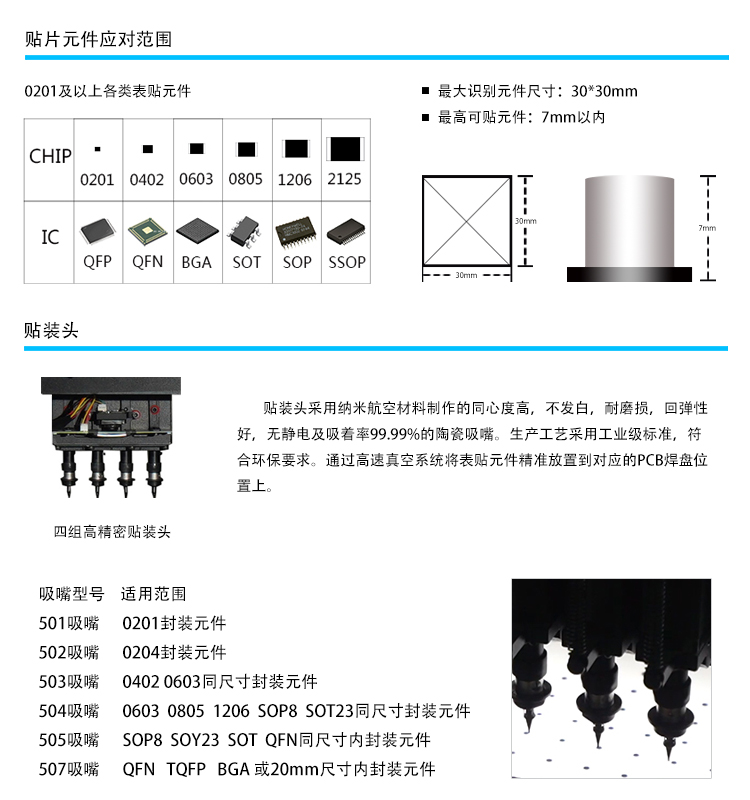

貼裝元件的范圍	阻容，芯片，燈珠等
PCB貼裝面積	350190mm / 350260mm

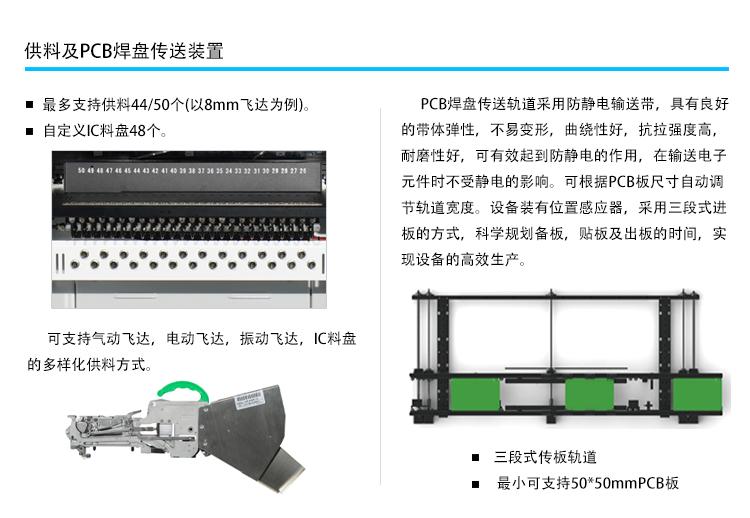

喂料器	電動飛達，氣動飛達，震動飛達，IC托盤等

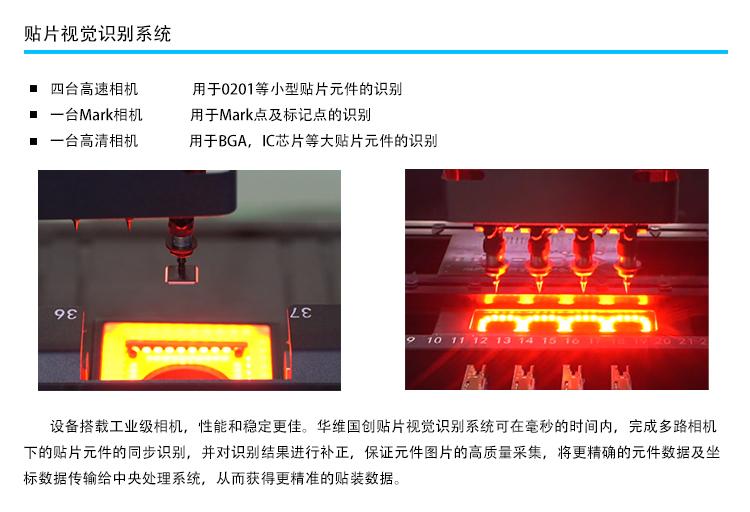

識別設備	1部MARK相機，4部高速識別相機，1部高精密相機
貼裝原件高度	≤7mm
識別方式	4頭同時識別，同時取料
PCB傳送模式	默認從左到右進板，支持兩側接駁功能
MARK點支持	手動/全自動定位
編程方式	手動PCB坐標文件導入后自動編程
運動系統	華維國創運控系統
XY*大行程	629mm*679mm
XY驅動軌道	直線導軌+滾軋/研磨絲桿

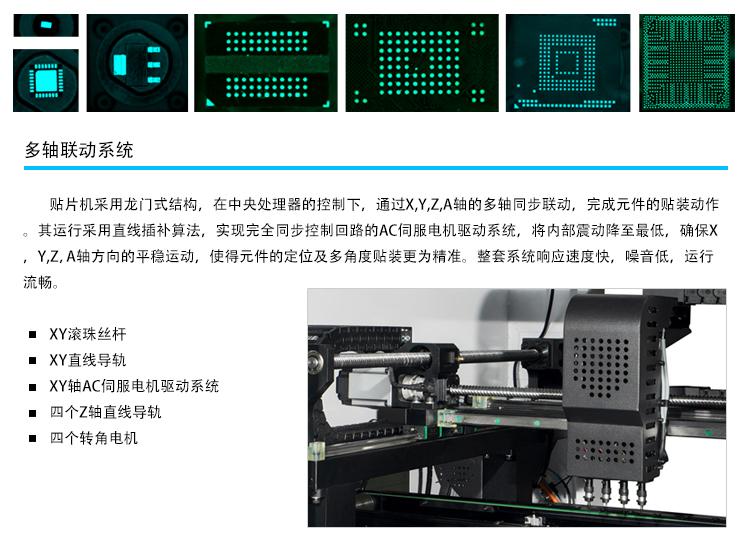

XY運動模式	智能曲線加減速直線聯動，自帶直線插補算法
控制主機	Intel高性能處理器工控主機
軌道調節方式	電動
吸嘴緩沖范圍	4.5mm
Z軸*大行程	20mm
元件角度支持	±180°
驅動電機	交流伺服電機
驅動系統	高速DSP驅動

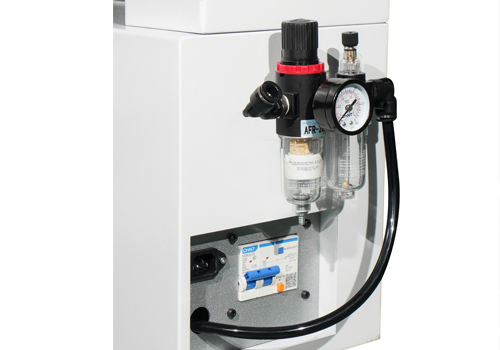

氣源要求	油水分離裝置，不低于50L，灰塵過濾及氣壓穩定裝置等。（臺式不含油水分離器）
吸嘴真空源	雙線圈真空發生器（含有真空破壞高速通斷）
真空機制	主動式破壞的高速大流量真空發生器
氣源壓力	0.5-0.6mp

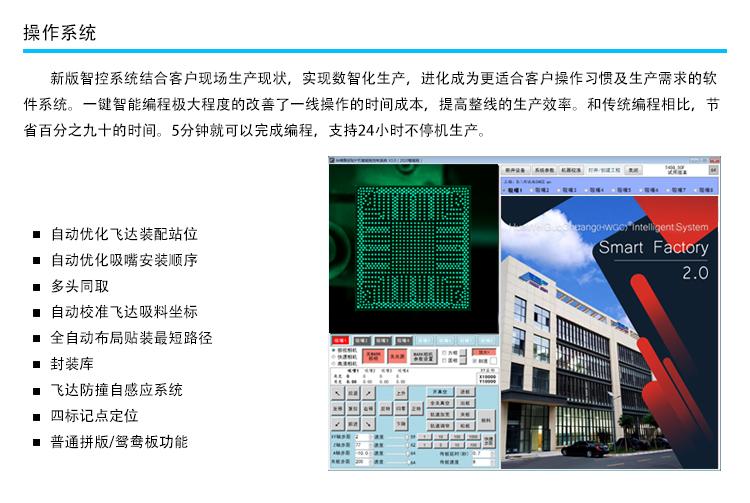

操作系統	基于windows系統，自主研發SMT智能操作系統

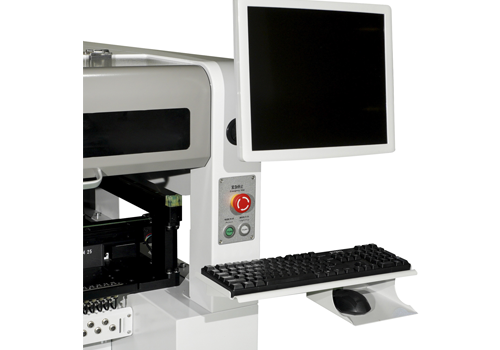

視覺顯示器	17寸工業控制顯示器
電纜	耐磨柔性電纜（1000萬次）
電源	220V 50/60Hz
平均功率	400W

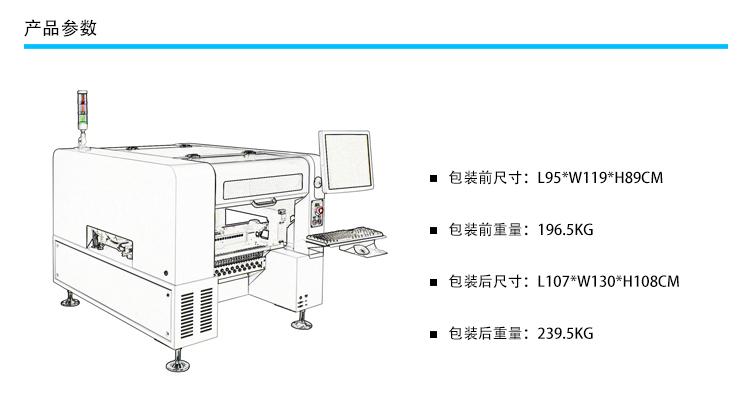

外形尺寸	臺式 140900900mm 30014501100mm包裝后）立式 90011401340mm 110015401340mm包裝后）
設備重量	(臺式)210kg (立式)280kg
